EA50H

0.98 T @ 20 MM - 2.37 T @ 5 MM - 27 Kg


Électro-aimant en H de laboratoire compacte et léger avec pôles interchangeables.

EA50 avec rotation motorizé horizontale


Caractéristiques

Masse
27 Kg
Champ Max2.37 T @ Entrefer 5mm
Distance inter-bobines
43 mm
Puissance max500 W
Refroidissement Eau3 L/min
Résistance @ 20°C1.050 Ohm
Inductance230 mH


Documents




Options

  • Jeu de pôle sur mesure  (cylindrique, conique, percé, etc.)
  • Support 45°
  • Base de rotation motorisée (Manuelle/Motorisée/Verticale ou Horizontale)
  • Bobines sur mesure
  • Jeu de pôle sur mesure
  • Bobines de modulation AC


Alimentation

Alimentations pour le jeu de bobine standart (0.166 Ohm) :
  • Alimentation Monopolaire 20A / 25V / 0.5kW
  • Options : 10ppm / 5ppm / 1ppm / Gaussmètre HALL intégré  / Bipolaire vrai 4 quadrants

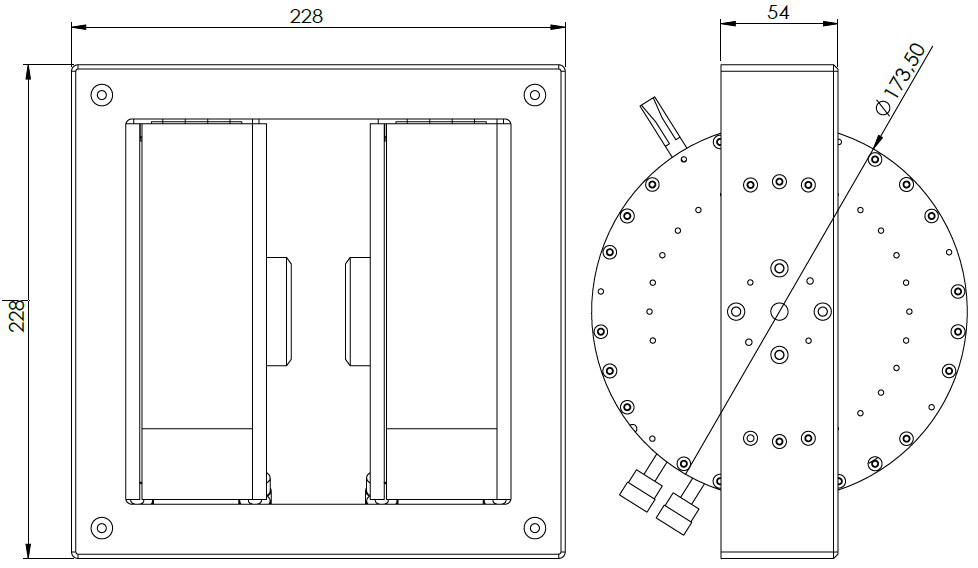

Dimensions

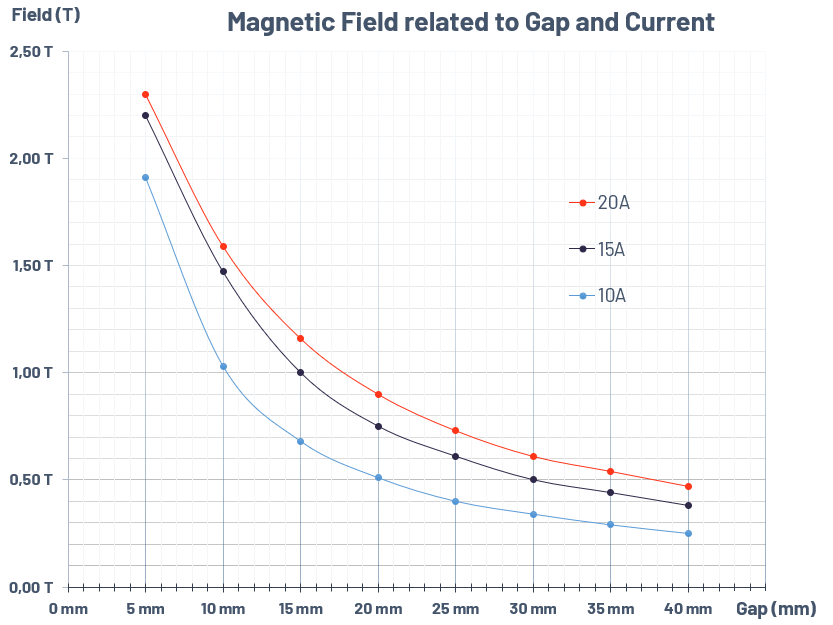

Champ et Homogénéité des Pôles

Gap GB maxFace DHomogénéité/Volume
5 mm2.30 T12 mm0.90%/3x3x3 mm
10 mm1.59 T20 mm1.97%/5x5x5 mm
15 mm1.16 T22 mm1.82%/5x5x5 mm
20mm0.90 T25 mm1.73%/5x5x5 mm
25 mm0.73 T30 mm1.27%/5x5x5 mm
30 mm0.61 T38 mm0.85%/5x5x5 mm
35 mm0.54 T40 mm0.88%/5x5x5 mm
40 mm0.47 T45 mm0.75%/5x5x5 mm




Tarifs

Veuillez  trouver ci-dessous la liste de prix indicatifs pour vous permettre d'estimer le coût de votre système. Le prix réel dépend d'un certain nombre d'autres facteurs.


Electro-Aimant


EA50C

Electroaimant compact EA50C

EA50C

6 500,00€



Jeu de Pôles


Pôle 5

Entrefer de 5mm

EA50-P5

350,00€

Pôle 10

Entrefer de 10mm

EA50-P10

350,00€

Pôle 15

Entrefer de 15mm

EA50-P15

350,00€

Pôle 20

Entrefer de 20mm

EA50-P20

350,00€

Pôle 25

Entrefer de 25mm

EA50-P25

350,00€

Pôle 30

Entrefer de 30mm

EA50-P30

350,00€

Pôle 35

Entrefer de 35mm

EA50-P35

350,00€

Pôle 40

Entrefer de 40mm

EA50-P40

350,00€

Pôles sur mesure

Pôle sur mesure avec simulations

EA50-PXX

700,00€



Alimentation


Alimentation 20V 120A 100ppm

Alimentation Monopolaire

MPU-25V20A

2 000,00€

Alimentation Bipolaire 20V 120A 100ppm

Alimentation Bipolaire Vrai 4 Quadrants

MPU-25V20A-4Q

4 000,00€

Option 10ppm Réél

Dérive 10ppm/8h - 2ppm/C°- 2mV Ripple

MPU-10PPM

2 800,00€

Option 5ppm Réél

Dérive 5ppm/8h - 1ppm/C°- 1mV Ripple

MPU-5PPM

5 500,00€

Option 5ppm Réél

Dérive 1ppm/8h - 1ppm/C°- 1mV Ripple

MPU-1PPM

8 200,00€

Option HALL

Option Gaussmètre HALL Intégré + Sonde HALL

MPU-HALL

3 000,00€



Accessoires


Water Chiller

System 1kW

CHILLER-1KW

2 000,00€

Base de rotation manuelle

EA50-ROT

2 500,00€

Base de rotation motorisé

avec contrôleur

EA50-ROTM

5 000,00€

Base de rotation motorisé vertical

avec contrôleur

EA50-ROTM-VERT

5 000,00€

Bobine de modulation

Paire de deux bobines de modulation

EA50-AC

1 500,00€


Produit ajouté au devis.


Demande spécifique

Nos moyens de simulation et notre savoir faire nous permettent de fabriquer un électro-aimant sur mesure en fonction de 5 critères :


  • Entrefer
  • Champ maximum
  • Homogénéité
  • Vitesse de variation de champ
  • Contraintes mécaniques (Accès optiques, UHV, encombrement, masse, etc. ..)

CAYLAR conçoit et fabrique les bobines d'aimantation, des chambres à vide et des sources de courant ce qui offre une très grande flexibilité pour la conception d’un électro-aimant. Il est possible d'adapter les bobines à une alimentation existante.
